Dette solcellemonteringsbeslag, som sælges direkte af Shixindas fabrik, er modulopbygget og samlet med fulde bolte på stedet. Der er ikke behov for svejsning på stedet, hvilket forkorter byggeperioden væsentligt. Hældningsvinklen kan justeres fra 5° til 45°, kompatibel med store komponenter såsom 182/210. Den kan kombineres med spiraljordankre, tagarmaturer og modvægtsbaser til forskellige fundamenter og kan tilpasses til komplekse terræner såsom bjerge, farveståltag og fiskedamme. Sammenlignet med almindelige beslag reducerer ventilations- og varmeafledningsdesignet komponentnedbrydning, og sporingsmodellen kan øge strømproduktionen med 15%-30%.
Som producent af kildestål kontrollerer Shixinda uafhængigt profilspecifikationerne. C-formet stål, firkantede rør og et komplet sæt af 304 rustfrit ståltilbehør produceres og sælges internt, hvilket balancerer omkostningsydelse og leveringshastighed. Det understøtter brugerdefinerede ordrer for bulk-eksportordrer, og stålet kan genbruges, hvilket opfylder behovene i solcelleprojekter med nul kulstof. Det giver stabile og pålidelige komplette supportløsninger til indenlandske og udenlandske solcelleanlæg.
Solar monteringsbeslaget er en specialiseret stålstruktur/aluminiumslegering komponentsystem, der bruges til at fastgøre, understøtte og bære solcellemoduler. Den er udstyret med forbindelsesdele, baser og justeringstilbehør og er installeret på jorden, taget, autoly, vandoverfladen osv. Det er et kerne-hjælpemateriale til solcelleanlæg, der stabiliserer solcellepanelerne i den optimale hældning og orientering for at sikre deres stabilitet, og er opdelt i fast type, sporingstype og tagstøttetyper.
Belastning og fiksering: Bærer vægten af de solcellepaneler, vindtryk, snetryk og seismiske belastninger for at forhindre komponenterne i at vælte eller falde af;
Vinkeloptimering: Justering af hældningen og orienteringen af de fotovoltaiske paneler for at maksimere solbestrålingsmodtagelsen og forbedre den samlede energiproduktion;
Beskyttelse og beskyttelse: Isolering af fotovoltaiske paneler fra jorden/taget, tilvejebringelse af ventilation og varmeafledning, reduktion af vandophobning og sneophobning og forsinkelse af ældning af komponenter;
Standardisering og kompatibilitet: Arrangering af komponenterne ensartet, efterlader en vedligeholdelsespassage, letter rengøring, vedligeholdelse og udskiftning af komponenter;
Scenetilpasning: Tilpasning til komplekse terræner såsom bjerge, sletter, farveståltegltage, betontage og fiskedamme.
Bruger hovedsageligt varmgalvanisering / zink-aluminium-magnesium legering. Det har høj korrosionsbestandighed og er velegnet til brug i havet, saltvands-alkaliområder og regnfulde områder. Den anti-korrosionslevetid er 25 år +, hvilket svarer til solcellemodulernes livscyklus. Kraftværket kan undgå hyppige udskiftninger i hele sin periode.
Præcis hældningsdesign og automatisk sporing af støttestrukturen. Sammenlignet med fladtliggende komponenter kan det øge elproduktionen med 10% til 30%.
Støttestrukturen har ventilationsfunktion, hvilket reducerer komponenternes arbejdstemperatur og minimerer temperaturrelateret nedbrydning.
Designet i henhold til nationale standarder for bærende, modstandsdygtig over for stærk vind, sne og jordskælv. Den konstruktionsmekaniske beregning er kvalificeret.
Modulær samling, forstærkede noder, ingen svejsning på stedet til montering på stedet og stærk samlet stivhed.
Alle præfabrikerede modulære komponenter samles med bolte på stedet. Der kræves ingen svejsning på stedet.
Tilbehøret er universelt og kompatibelt med almindelige 550W/700W/700W + solcellemoduler i store størrelser. Den er kompatibel med dobbeltglas- og enkeltglasmoduler.
Aluminiumslegeringsstøtter har en lav vægt, hvilket reducerer tagbelastningen. Galvaniserede stålstøtter har høj omkostningsydelse og lave enhedsomkostninger.
Profilerne er regelmæssige, emballagen er kompakt, og tabet under logistiktransport er lille med lavere fragtomkostninger.
Jordkraftværker, farvestål tegltage, betontage, solcellebiler, solcelle-integration i fiskeriet og bjergrige solceller kan alle tilpasses.
Den kan justeres til hældning, arrangeres i dobbeltrækker eller enkeltrækker og tilpasses terræn med højdeforskelle.
Stål og aluminiumslegering er 100 % genanvendelige, uden byggeaffald. Zink-aluminium-magnesium-belægningen har ingen tungmetalforurening og opfylder kravene til kulstoffri solcelleprojekter.
| Kategori | Parameter | Kernespecifikationsstandard | Ansøgning / Noter |
| Materiale og anti-korrosion | Varmgalvaniseret kulstofstålbeslag | Basismateriale: Q235B/Q355B lavlegeret højstyrkestål; belægningstykkelse ≥85μm; saltspray test 500h uden rød rust | Jordmonteret og bjerg solcelleanlæg; omkostningseffektivt førstevalg; velegnet til de fleste regioner på landsplan |
| Zink-aluminium-magnesiumlegering stål beslag | Grundmateriale: Q235B/Q355B; Zn-Al-Mg legering belægning tykkelse ≥65μm; saltspray test 1500h uden rød rust | Kyst-, salt-alkali- og industrizoner med højkorrosionsmiljøer; korrosionsbestandigheden overstiger langt almindelig varmgalvanisering | |
| 6063-T5 aluminiumslegeringsbeslag | Trækstyrke ≥160MPa; anodiseret / passiveret behandling; saltspray test 1000h uden korrosion | Farvebelagte ståltage, C&I / boligtage; let, beskadiger ikke tagets vandtætningslag | |
| Strukturel sikkerhedsbelastning | Vindbelastning | 0,5–1,0 kN/m², kan tilpasses til tyfoner på niveau 12 og derover | Dækker de fleste regioner landsdækkende; profiler kan fortykkes til kyst-/stærkvindsområder |
| Snebelastning | 0,3-1,2 kN/m², kan tilpasses efter lokal 50-års returperiode snebelastning | Nordlige områder med tung sne og områder i høj højde kræver opgraderet design i henhold til lokale regler | |
| Seismisk modstand | Seismisk befæstningsintensitet 8, i overensstemmelse med GB50011 | Kan opgraderes til intensitet 9 i højseismiske zoner | |
| Design levetid | 25 år | Matcher den fulde livscyklus for PV-moduler i overensstemmelse med gængse PV-anlægsdesignstandarder | |
| Vippevinkel og justering | Fast beslag | Justerbar hældning 5°–45°, optimal generationshældning tilpasset lokal breddegrad, 2–3 manuelle justeringsniveauer | Fælles for jordmonterede anlæg og betontage; den nuværende mainstream-kategori |
| Enkeltakset tracker | Øst-vest 0°–60° automatisk solsporingsrotation, sporingsnøjagtighed ±0,5° | Store flade jordmonterede planter; output steg 15%-25% vs. fast | |
| Dual-Axis Tracker | Azimuth ±180° + hældning 0°–90° dobbeltaksejustering, sporingsnøjagtighed ±0,3° | Områder med høj breddegrad og høj bestråling; output steg 25%-35% vs. fast | |
| Tagballastbeslag | Fast hældning 10°–15°, kompatibel med stående søm farvebelagt stål- og betontage | C&I / hustage; balancerer dræneffektivitet og produktionsudbytte | |
| Kerneprofilspecifikationer | Kolonner / indlæg | C-kanal / H-stråle / firkantet rør; almindelige størrelser C80/C100/C120, 80×80/100×100 firkantede rør | Vigtigste bærende elementer af jordmonterede anlæg; vægtykkelse kan tilpasses pr. belastning |
| Hoved / Purlin Beams | U-kanal / rektangulært rør / ekstruderede aluminiumsprofiler; mainstream størrelser 40×40/40×80/60×60 | Direkte modulstøtteelementer sikrer overordnet stivhed og stabilitet | |
| Tilslutningstilbehør | Rustfrit stål 304 bolte/møtrikker, dedikerede klemmer, vandtætte clips; i overensstemmelse med GB/T 3098.6 | Universal på tværs af serien; anti-korrosion, anti-løsning; kompatibel med almindelige PV-modulrammer | |
| Tilbehør til jordforbindelse | Dedikerede jordingsskiver og bolte | Opfylder PV system jordingskrav; forhindrer elektrokemisk korrosion; overholder elektriske sikkerhedsforskrifter | |
| Modulkompatibilitet og layout | Kompatible modulstørrelser | 182 mm/210 mm storformat monokrystallinske, bifaciale og enkeltglasmoduler; understøtter 550W–700W+ mainstream-moduler | Customizable for special sizes and special module formats |
| Layout | Enkeltrækket portræt, dobbeltrækket landskab, høje parentes layouts med stort spændvidde | Layout optimeret efter terræn og skygge for at maksimere installeret kapacitet | |
| Enkelt-Span | Jordbeslag 2–6m, tagbeslag 1–3m | Justerbar pr. belastning og profilspecifikationer, balancering af omkostninger og strukturel sikkerhed | |
| Modulafstand | Beregnet pr. lokal vinter-solhvervsskygge, med O&M-adgang reserveret | Sikrer ingen vinterskygge, i overensstemmelse med PV-anlægs designkoder | |

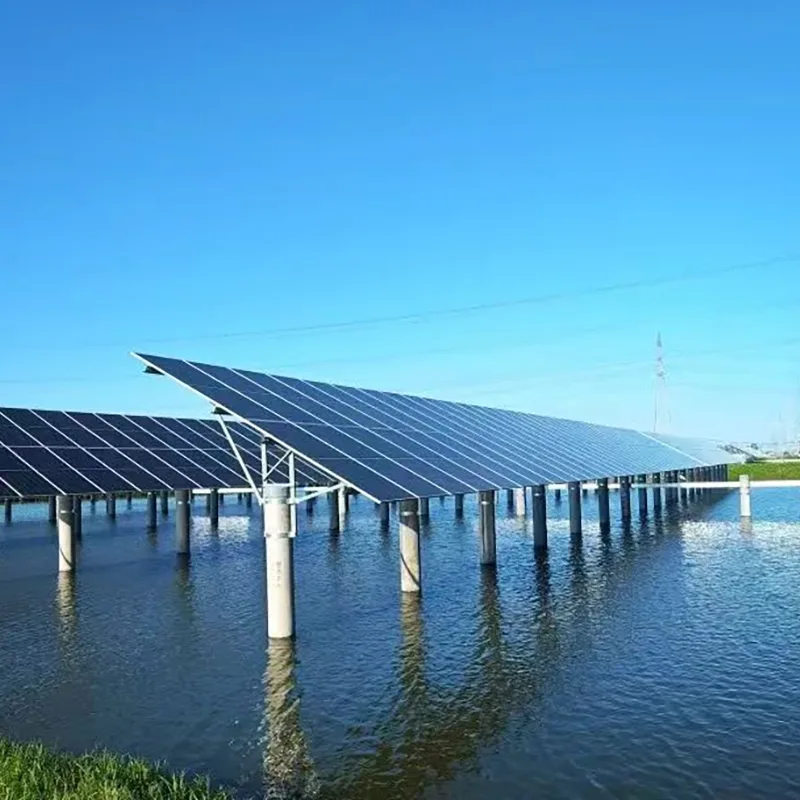

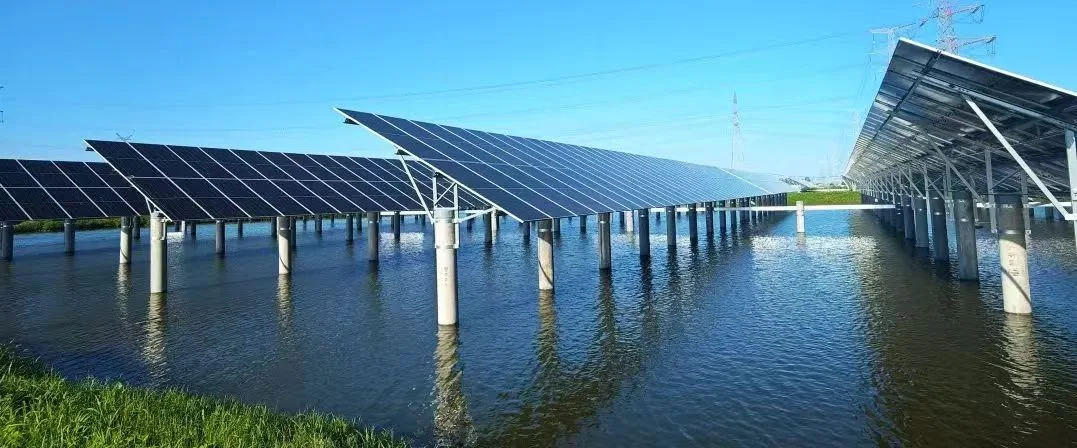

| Installationsfundament | Jordmonteret fundament | Skruankre, selvstændige betonpælefundamenter, båndfundamenter | Velegnet til bjerg-, almindeligt, fiskedams-terræner; skrueankre behøver ingen udgravning og installeres hurtigt |

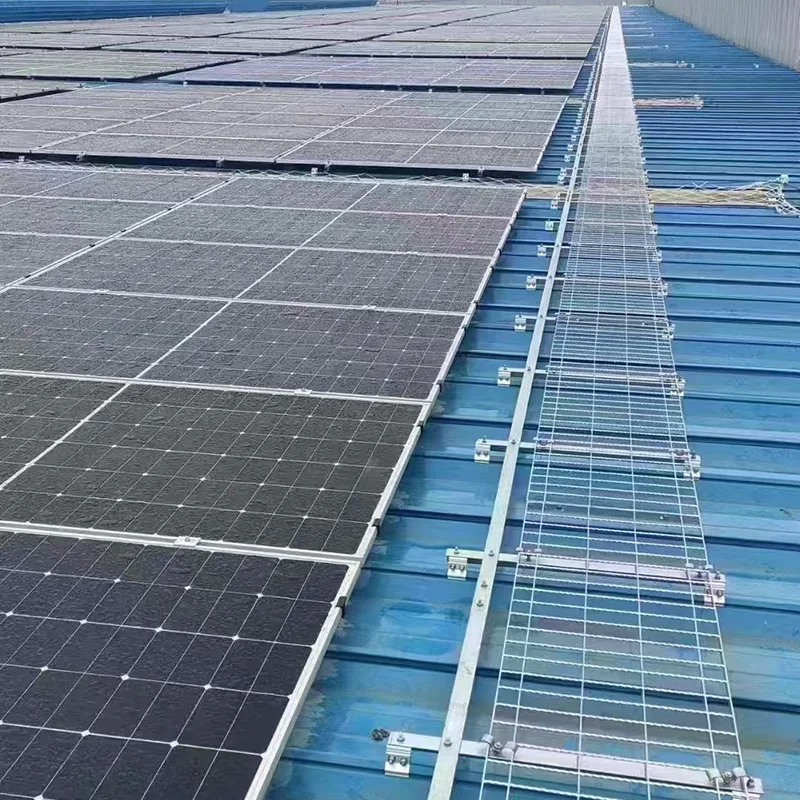

| Farvebelagt ståltagfundament | Ikke-gennemtrængende installation med dedikerede clips | Skader ikke tags vandtætning; kompatibel med stående søm, vinkelvulst og korrugerede stålprofiler | |

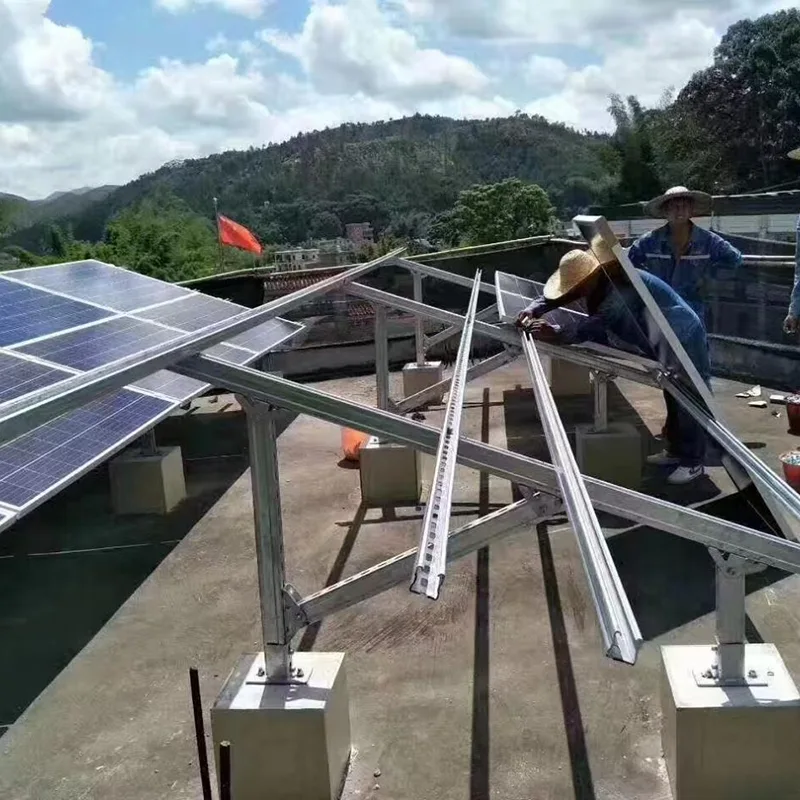

| Betontagfundament | Ballastblokfundamenter | Ingen sømning, ingen skader på tagkonstruktionen, hurtig at installere/fjerne; velegnet til flade og lavhældte tage | |

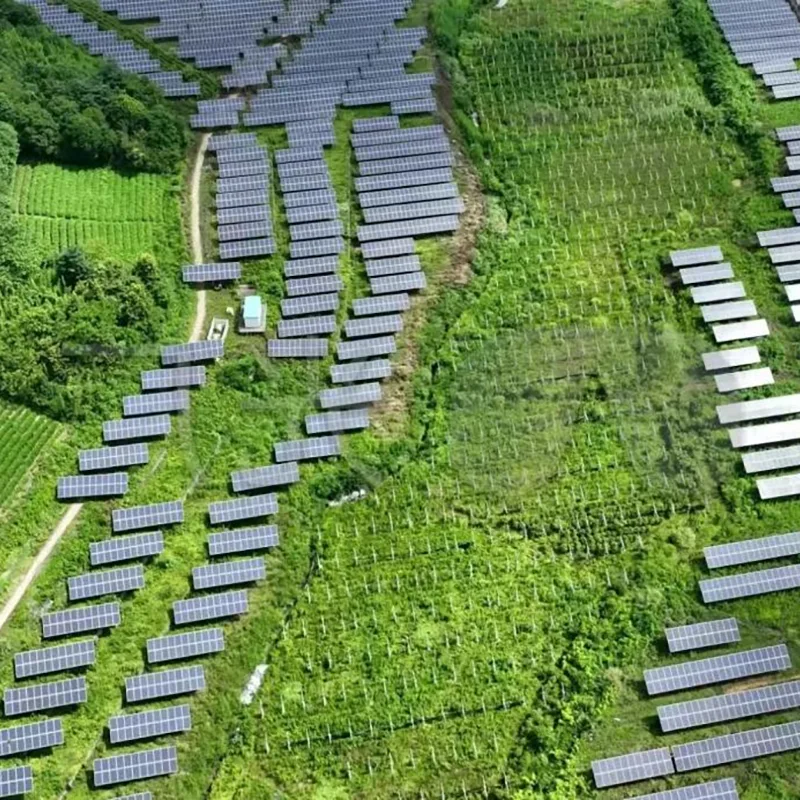

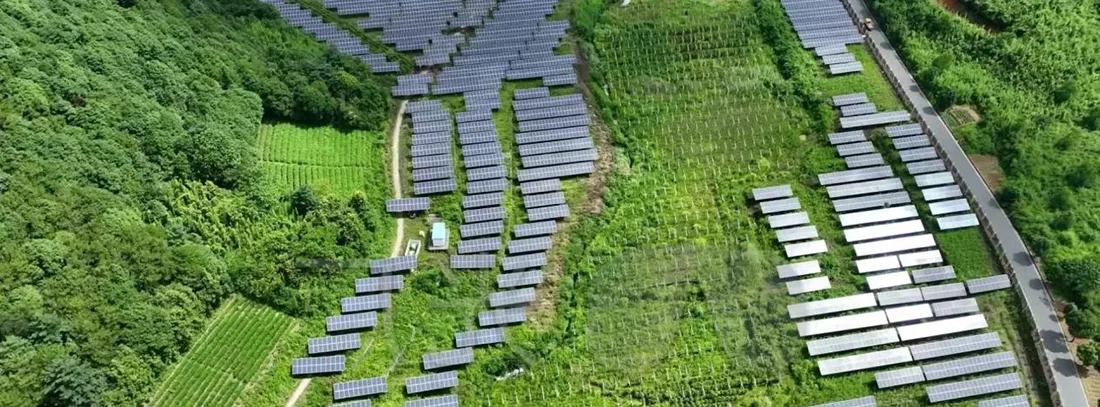

| Mountain PV Foundation | Justerbare pælefundamenter, klippeankerfundamenter | Tilpasser sig bjergterræn med store højdeforskelle og kompleks geologi, hvilket reducerer jordarbejde |
Shixinda Solar Monteringsbeslag er lavet af Q355B højstyrkemateriale, med tre almindelige typer: varmgalvanisering, zink-aluminium-magnesium og 6063-T5 aluminiumslegering. Galvaniseringslagets tykkelse er ≥ 85 μm. Saltspraytesten af zink-aluminium-magnesium-modellen kan nå 1500 timer. Den har enestående tilpasningsevne i miljøer med høj korrosion, såsom kyst- og saltvands-alkaliområder, med en designlevetid på 25 år, der matcher solcellemodulernes livscyklus. Produktet følger strengt nationale belastningsstandarder og kan modstå 12-niveaus stærk vind og høj snebelastning, der opfylder 8-graders seismiske designstandarder. Den strukturelle sikkerhedsredundans er tilstrækkelig.
Produktet er modulært præfabrikeret og samlet med fuldbolte på stedet, uden behov for svejsning på stedet, hvilket forkorter byggeperioden væsentligt. Hældningsvinklen kan justeres fra 5° til 45°, kompatibel med store komponenter såsom 182/210, og kan parres med spiraljordankre, tagarmaturer og modvægtsbaser til forskellige fundamenter. Tilpasning er tilgængelig til komplekse terræner såsom bjerge, farveståltage og fiskedamme. Sammenlignet med almindelige beslag reducerer ventilations- og varmeafledningsdesignet komponentnedbrydning, og sporingsmodellen kan øge strømproduktionen med 15%-30%.
Som producent af kildestål kontrollerer Shixinda uafhængigt profilspecifikationerne. C-formet stål, firkantede rør og et komplet sæt af 304 rustfrit ståltilbehør produceres og sælges internt, hvilket balancerer omkostningsydelse og leveringshastighed. Det understøtter brugerdefinerede ordrer for bulk-eksportordrer, og stålet kan genbruges, hvilket opfylder behovene for solcelleprojekter med nul kulstof, hvilket giver stabile og pålidelige komplette supportløsninger til indenlandske og udenlandske solcelleværker.
