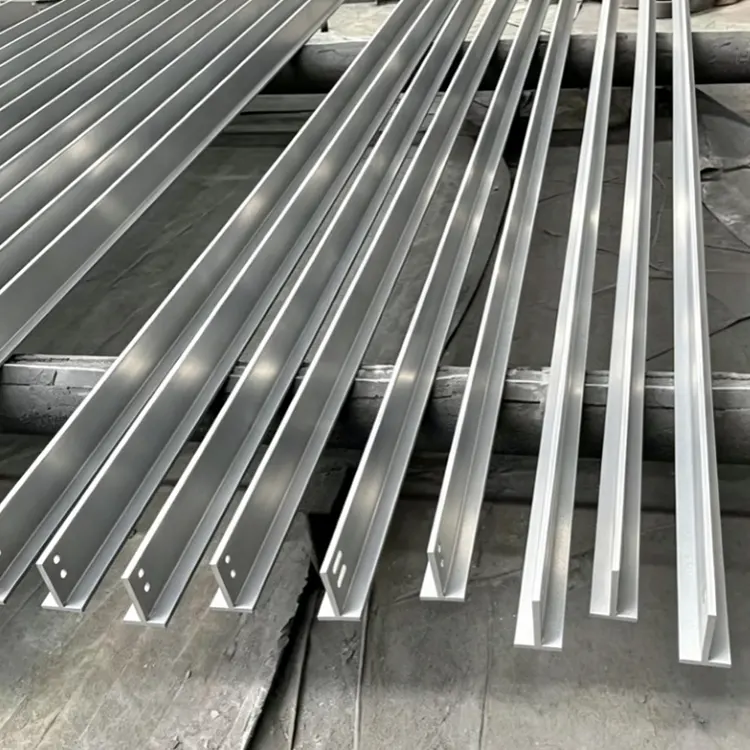

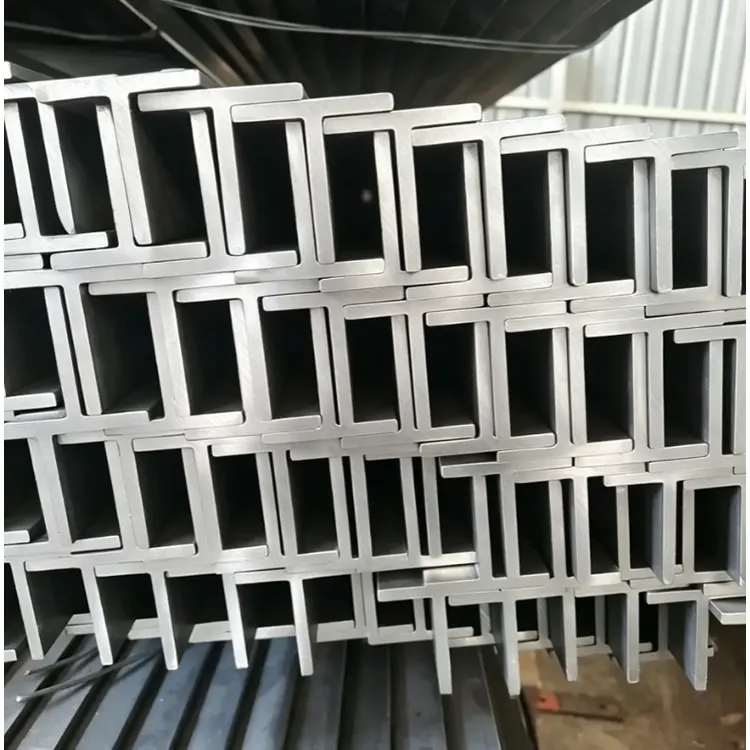

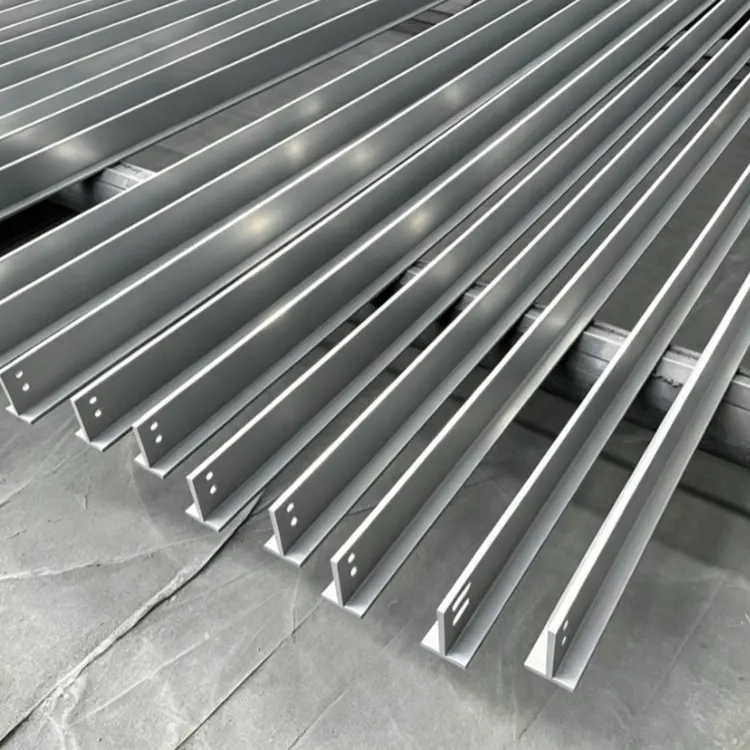

Sammenlignet med kraftige profiler med store sektioner, såsom H-formet stål og I-formet stål, eliminerer Shixindas højkvalitets T Beam overflødige tværsnitsdesign, har en klar og koncentreret kraftoverførselsvej og har mere målrettet bøjnings- og forskydningsmodstandsevne. Det undgår effektivt problemerne med store fugespalter, ujævn kraftfordeling og let deformation i traditionelle kombinerede ståltyper.
Det T-formede stål dannet ved varmvalset integration har ingen sekundær svejsespænding, og den overordnede strukturelle integritet er høj; det delte T-formede stål er afhængig af modent modermateriale, med regelmæssige sektioner og ensartede dimensioner. Begge processer kan sikre profilernes rethed og monteringsnøjagtighed og er velegnede til standardiseret modulopbygning.
|
Specifikationskategori |
Tekniske parametre og indikatorer |
Ansøgningsbeskrivelse |
|
Materialekvalitet |
Kulstofstål: Q235B, Q355B, Q420B højstyrkestål; Rustfrit stål: 304 / 316; Forvitrende lavlegeret stål |
Kulstofstål til fabriksbygninger, stålkonstruktioner og generelle bærende understøtninger; Rustfrit stål til stærkt korrosive udendørs og kemiske miljøer; Forvitringsstål til udendørs landskaber og udsatte brokomponenter |
|
Dimensionsspecifikationer |
Sektionsmarkeringsregel: Højde H × Flangebredde B × Banetykkelse t₁ × Flangetykkelse t₂; Konventionelt sektionsområde: H 25mm~400mm, B 25mm~300mm; Vægtykkelsesområde: væv 3mm~20mm, flange 4mm~25mm; Standard faste længder: 6m/9m/12m, tilpassede ikke-standardlængder tilgængelige |
Lille størrelse (H ≤ 100 mm): præcisionsmaskineridele, elevatorstyreskinner, små indlejrede dele; Mellemstørrelse (H100-200 mm): gardinvægskøl, PV-beslag, sekundære stålbjælker; Stor størrelse (H ≥ 200 mm): vigtigste fabriksbjælker, brokomponenter, kraftige platforme |
|
Dimensionsnøjagtighed |
Tolerance af sektionshøjde / flangebredde ≤ ±2,0 mm; Tolerance af væv / flangetykkelse ≤ ±0,5~1,0mm; Rethedsafvigelse ≤1,5 mm/m; Flange vertikalitet ≤ B/100; Endskåret skæv afvigelse ≤3mm |
Opfylder kravene til splejsning af stålkonstruktioner på stedet, boltforbindelse og svejsesamling, gældende for konventionelle projekter, herunder bygning af hovedstrukturer, broer og PV-understøtninger; Skræddersyede højpræcisionsversioner passer til jernbanetransport og præcisionsmaskiners glideskinneapplikationer |
|
Mekaniske egenskaber |
Q235B: Flydestyrke ≥235MPa, trækstyrke 375~500MPa, forlængelse ≥25%; Q355B: Flydestyrke ≥355MPa, trækstyrke 470~630MPa, forlængelse ≥21%; Q420B: Flydestyrke ≥420MPa, trækstyrke 500~680MPa, forlængelse ≥18%; 304 rustfrit stål: Flydespænding ≥205MPa, trækstyrke ≥520MPa, forlængelse ≥40% |
Højere styrke passer til langspændte og tunge stålkonstruktioner for at realisere letvægtsdesign; Lavlegeret højstyrkestål til bærende kernekomponenter såsom fabrikshovedbjælker og broer; Almindelig kulstofstål til sekundære bærende komponenter inklusive generelle understøtninger og gardinvægge |
|
Overfladebehandling |
Varmvalset sort råemne, afrustning med kugleblæsning, varmgalvanisering (zinklagstykkelse ≥85μm), koldgalvanisering, epoxy-zinkrig malingbelægning, fluorcarbonbelægning, bejdsning og passivering |
Varmgalvanisering til fugtige udendørsprojekter som PV-beslag og kommunale arbejder; Epoxy zink-rig / fluorcarbon belægning til bygning af gardinvægge og dekorative stålkonstruktioner; Skudblæsning af rust for indendørs svejsede komponenter og præ-coatingbehandling; Bejdsningspassivering i rustfrit stål til kemiske og kystnære højkorrosionsmiljøer |
|
Bearbejdelighed |
Koldbøjning: Ingen revner eller delaminering efter 180°C koldbøjningstest ved stuetemperatur (Q235/Q355-serien); Svejsning: Kompatibel med buesvejsning, dykket lysbuesvejsning og gasafskærmet svejsning; fugestyrke ≥90% af uædle metaller uden hærdende skørhed; Stansning og boring: CNC-stansning/boring tilgængelig, hultolerance ±0,2 mm uden kantafslag eller revner; Skæring: Flammeskæring, plasmaskæring og savskæring understøttet af glatte gratfrie, forvrængningsfrie snit; Bøjning: Brugerdefineret koldbøjningsformning, bøjningsradius ≥2 gange vægtykkelse uden revner |
Koldbøjning til lette stålvillaer og dekorative stålkomponenter; Svejsning til fabrikshovedbjælker og tunge stålrammer; Stansning og boring til boltforbundne PV-beslag og gardinvægskøl; Præcisionsskæring til maskinbeslag og indlejrede tekniske dele; Bukning til specialformede stålkonstruktioner og dekorative profiler |
|
Executive Standards |
Kerne national standard: GB/T 11263-2017 Varmvalsede H-bjælker og Split T-bjælker; Understøttende materialestandarder: GB/T 700-2006 Carbon Strukturelt stål, GB/T 1591-2018 Højstyrke Lavlegeret konstruktionsstål; Anti-korrosionsstandard: GB/T 13912-2020 Tekniske krav til varmgalvaniserede belægninger; Acceptstandard: GB/T 50205-2020 Kode for accept af konstruktionskvalitet af stålkonstruktioner; Valgfrie udenrigshandelsstandarder: EN 10025 (europæisk standard), JIS G3101 (japansk standard) |
GB/T 11263-2017 er obligatorisk for boligbyggeri, stålkonstruktioner og PV-projekter; Europæiske / japanske standarder er tilgængelige for oversøiske eksportordrer; Bro-, kemiske og andre specialindustrier skal desuden overholde de tilsvarende industrielle acceptkoder |
Bøjningsmodstand og bæreevne: Banepladen bærer det lodrette bøjningsmoment og fungerer som tagets sekundære bjælke, platformens lille bjælke og baldakinens hovedbjælke. Dens sektion har høj bøjningsmodstandseffektivitet;
Kompressionsstabilitet: Flangen forbedrer den laterale stivhed. Den bruges som gardinvæggens søjle, solcellepanelets støttesøjle og den lille bærende søjle. Det er mindre tilbøjeligt til at vælte eller miste stabilitet;
Sideforankringsstøtte: Som søjle-til-søjle-støtte og den vandrette støtte af taget, begrænser den den sideværte forskydning af rammen og forbedrer den seismiske stabilitet af den overordnede struktur.
Materialebesparelse og letvægt: Sammenlignet med dobbeltvinklet stål med samme bæreevne sparer det 25% til 35% stål, hvilket reducerer den samlede belastning af bygningen og omkostningerne til fundamentet;
Forenklet montering: Den enkeltsidede flange er praktisk til boltboring og vinkelsvejsning. Der er ingen grund til at splejse stål med to vinkler, hvilket reducerer mængden af svejsninger og bolte betydeligt og forkorter byggeperioden på stedet;
Universel kompatibilitet: Standardiserede hyldespecifikationer dækker flere industrier såsom byggeri, solcelleanlæg, kommunale arbejder og maskiner. Ikke-standard svejsemodeller kan opfylde særlige krav til tunge belastninger og store tværsnit.
1. Tværsnitskraftfordelingen er videnskabeligt designet, hvilket giver stabil modstand mod bøjning og kompression. Sammenlignet med dobbeltvinklet stål sparer det 25%-35% stål for den samme bæreevne.
2. Det er formet som et enkelt stykke uden nogen samlinger, hvilket reducerer svejsninger og bolte, hvilket øger konstruktionseffektiviteten med 30%.
3. Hele serien er standardiseret og har tilstrækkelig lagerbeholdning. Tilpassede svejsespecifikationer er også tilgængelige.
4. Fremragende bearbejdningsydeevne, der giver mulighed for skæring, svejsning, stansning og bukning.
5. Kompatibel med forskellige anti-korrosionsprocesser, hvilket giver langvarig holdbarhed udendørs.
6. Kan bruges til flere formål, såsom søjler, bjælker og støtteribber, med stærk alsidighed.
7. Opfylder standarder for dimensionsnøjagtighed, hvilket sikrer, at der ikke er huller under montering, og er velegnet til præfabrikation og højpræcision solcelleapplikationer.
1. Sekundære søjler af stålrammer, kombinerede sekundære bjælker af gulvplader (TM type I-formet stål);
2. Præfabrikerede udvendige vægforbindelsesramme, udkragede små bjælker på altaner;
3. Let stålbeton komposit energiafledning og vibrationsreduktionssøjler (TW bredvinget T-formet stål som stålkernes afstivningssøjle).
Taizhou Ershiqi Metallurgical Groups fuldt præfabrikerede stålstrukturforsknings- og udviklingsbygning. Hele bygningens hovedstruktur stod færdig på kun 20 dage. Alle gulvbjælker og lodrette understøtninger af ydervæggene var lavet af Q355B TM serie I-formet stål; alle komponenter blev præfabrikeret på fabrikken og sprøjtet med sandblæsning og maling, og der blev kun brugt bolte til montage på stedet. Byggeaffaldet blev reduceret med 70%, hvilket gør det til et benchmarkprojekt for hurtige præfabrikerede stålkonstruktioner i Kina.
1. Hovedbjælker af ståltrappetrin, bærende bjælker af hvileplatforme (TM type I-formet stål);
2. Smalfløjede T-formede sekundære stålbjælker fra fabriksbygninger og indkøbscentres indendørs mezzaniner;
3. Støtterammer til udstyrsrum og tagvedligeholdelsesgange.
Indvendig mezzaninrenovering af Tianjin Binhai New Area Storage Complex. Efter at det oprindelige betongulv blev fjernet, blev der tilføjet en mezzanin af stålkonstruktion. TN100×200 T-formet stål blev valgt som sekundære gulvbjælker, som var lette og ikke krævede forstærkning af de originale rammesøjler. Hele etagemezzaninen blev færdiggjort på kun 7 dage.
